M2XCH EMC

PAYLAŞ

Sayfayı Paylaşın
- WHATSAPP
- LINKEDİN
- TWİTTER
- FACEBOOK
- GOOGLE+
E-mail ile paylaş
Bağlantıyı Paylaşın
https://2mkablo.com/tr/gemi-yat-kablolari/m2xch-emc
Bağlantı panoya kopyalandı
KOPYALA

Ürün Sertifikaları

Sertifikalarımızı indirmek için üzerine tıklayabilirsiniz.

Kullanım Alanları

Gemi ve yüzen tüm araçlarda sabit tesisat kablosu olarak kullanılır. Ekranlama katmanı harici elektromanyetik girişimlere karşı koruma tabakası oluşturur. Halojensiz ve alev iletmeyen yapısı sayesinde yangın anında korozif olmayan ve görüşü engellemeyen bir ortam sağlar.

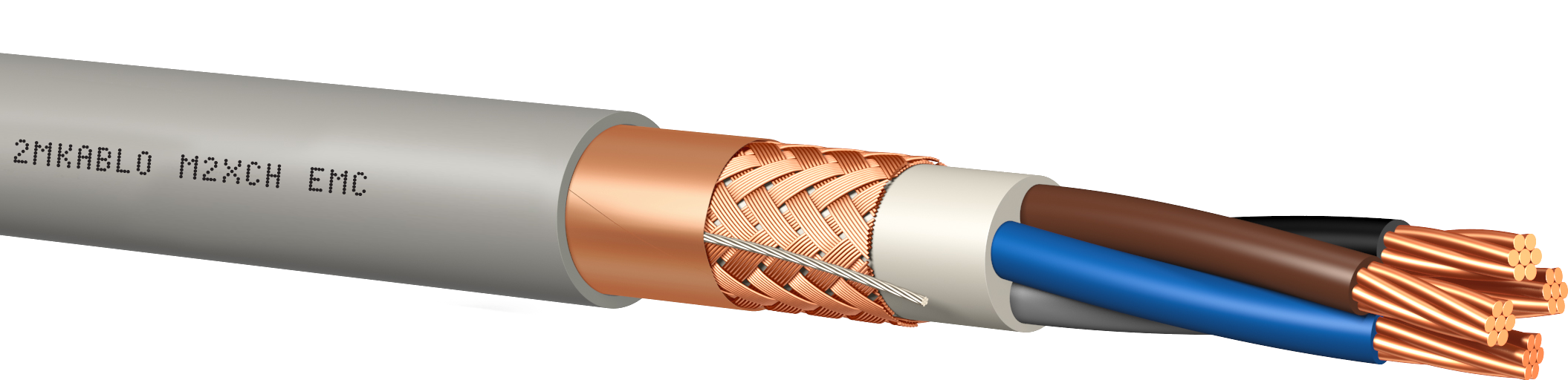

Kablo Yapısı

İletken Bükülü Tavlı Bakır (IEC/EN 60228, Sınıf 2) (talebe göre Sınıf 5 ve/veya Kalaylı Bakır olabilir)
Yalıtım XLPE (IEC 60092-360)
Damar Renkleri HD 308 S2 ye uygun (# Damar ≥5 => Beyaz numaralı)
Büküm Damarlar birlikte bükülür
Ara Kılıf / Ayırıcı PES Bant (talebe göre HFFR dolgu olabilir)
Genel Ekranlama Elektrolitik Bakır Tellerden Örgü Ekran (%90 Kapama Oranı) ve Bakır Folyo ile Toprak teli ile beraber
Dış Kılıf HFFR (IEC 60092-360 SHF1), RAL 9005 - Siyah veya RAL 7001 - Gri
Referans Standartlar IEC 60092-353

Teknik Özellikler

Çalışma Gerilimi 0.6/1 (1.2) kV
Test Gerilimi 3.5 kV (a.c.) 8.4 kV (d.c)
İletken Direnci IEC/EN 60228
İzolasyon Direnci >5000 M.Ωxkm
Sıcaklık Aralığı -40 °C........+90 °C
Alev Geciktirme IEC/EN 60332-1-2, IEC/EN 60332-3-22 (CAT A)
Duman Yoğunluğu IEC/EN 61034-1+2
Halojen Asit Gaz Miktarı IEC/EN 60754-1
Korozif Gaz Ölçümü IEC/EN 60754-2
Min. Bükülme Yarıçapı (Sabit) 8 x Kablo Çapı

Kesitler

Damar Sayısı / Kesit(mm/mm²) Kablo Çapı(mm)(±5%) Bakır Ağırlığı (kg/km) ~Kablo Ağırlığı (kg/km)
1x1 5.9 35 50
2x1 8.8 60 120
3x1 9.3 72 100
4x1 10.0 86 120
5x1 10.8 100 185
7x1 11.8 124 176
12x1 15.5 227 281
16x1 17.1 278 475
19x1 18.0 314 407
24x1 21.0 385 511
27x1 21.4 418 559
37x1 23.9 535 734
1x1.5 6.2 42 57
2x1.5 9.4 73 140
3x1.5 9.9 90 120
4x1.5 10.7 106 145
5x1.5 11.7 126 223
7x1.5 12.6 161 219
12x1.5 16.8 291 356
16x1.5 18.5 361 585
19x1.5 19.5 411 522
24x1.5 22.7 507 656
27x1.5 23.3 554 721
37x1.5 26.0 718 952
1x2.5 6.6 54 70
2x2.5 10.3 95 173
3x2.5 10.9 121 158
4x2.5 11.9 151 195
5x2.5 12.8 178 290
7x2.5 14.4 262 305
12x2.5 18.7 410 494
16x2.5 20.7 518 783
19x2.5 21.8 596 734
24x2.5 25.4 739 925
27x2.5 26.0 813 1020
37x2.5 29.2 1068 1358
1x4 7.1 70 88
2x4 11.3 128 221
3x4 12.1 169 212
4x4 13.2 209 264
1x6 7.8 91 113
2x6 12.6 173 285
3x6 13.4 231 283
4x6 15.1 327 362
1x10 8.6 134 158
2x10 14.6 289 433
3x10 15.6 390 423
4x10 17.1 494 542
1x16 9.5 192 221
2x16 18.6 422 622
3x16 19.7 578 804
4x16 21.4 738 1003
1x25 11.3 287 330
2x25 22.2 622 907
3x25 23.6 865 1212
4x25 25.8 1116 1522
1x35 12.4 381 431
2x35 24.4 815 1153
3x35 26.0 1148 1571
4x35 28.5 1487 1984
1x50 14.3 527 562
2x50 27.2 1047 1465
3x50 29.1 1488 2030
4x50 31.9 1936 2572
1x70 17.1 757 810
2x70 33.0 1512 2103
3x70 36.1 2265 3018
4x70 39.7 2920 3825
1x95 18.1 978 1038
2x95 35.4 1963 2633
3x95 38.2 2918 3781
4x95 42.1 3808 4825
1x120 20.2 1362 1442
3x120 42.7 4064 5168
4x120 47.4 5329 6684
1x150 22.0 1538 1644
3x150 47.0 4595 6007
4x150 51.9 6024 7687
1x185 24.5 1826 1965
3x185 52.3 5456 7237
1x240 28.8 2371 2561
3x240 62.0 7094 9642
1x300 29.9 3260 3477

Tüm kesitleri görmek için tıklayınız

Dipnot

Bu ürünün adı ABS'ye göre TFOI EMC 0.6/1 (1.2) kV'dir.
