M2XASH FE180

PAYLAŞ

Ürün Sertifikaları

Sertifikalarımızı indirmek için üzerine tıklayabilirsiniz.

Kullanım Alanları

Gemi ve yüzen tüm araçlarda sabit tesisat kablosu olarak kullanılır. Ekranlama katmanı harici elektromanyetik girişimlere karşı koruma tabakası oluşturur. Halojensiz ve alev iletmeyen yapısı sayesinde yangın anında korozif olmayan ve görüşü engellemeyen bir ortam sağlar. Ayrıca özel dizaynı sayesinde en az 180 dakika yangın altında devre bütünlüğü sunmaktadır.

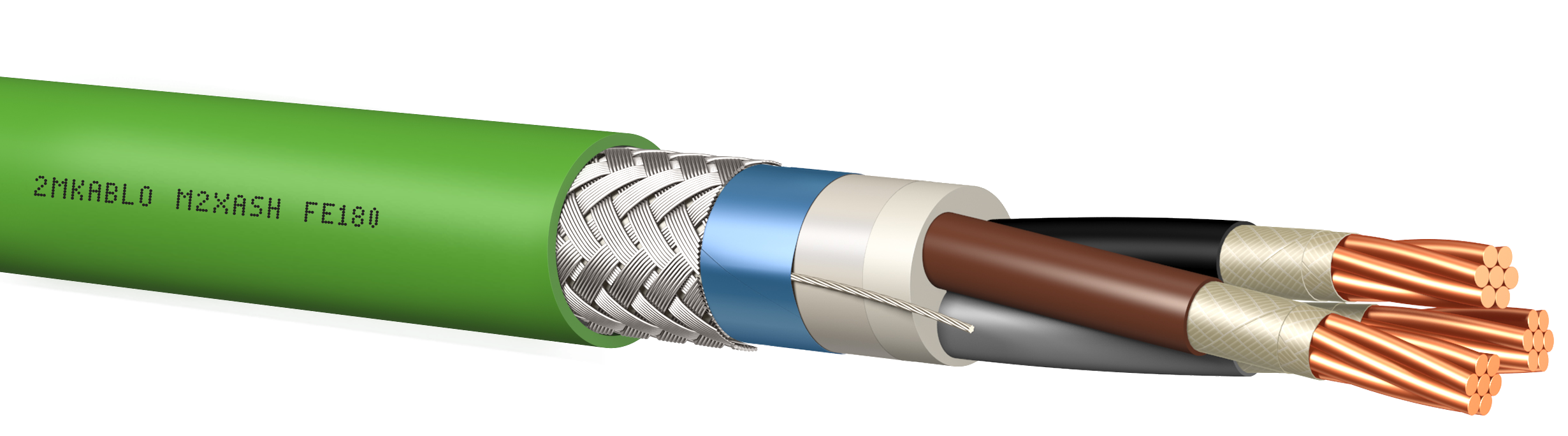

Kablo Yapısı

  • İletken Bükülü Tavlı Bakır (IEC/EN 60228, Sınıf 2) (talebe göre Sınıf 5 ve/veya Kalaylı Bakır olabilir)
  • Alev Bariyeri Mika Bant
  • Yalıtım XLPE (IEC 60092-360)
  • Damar Renkleri HD 308 S2 ye uygun (# Damar ≥5 => Beyaz numaralı)
  • Büküm Damarlar birlikte bükülür
  • Ara Kılıf PES Bant
  • Genel Ekranlama Al-PES Bant (Kalaylı Topraklama Teli ile)
  • Ayırıcı HFFR
  • Zırhlama Galvanizli Çelik Tel Örgü
  • Dış Kılıf HFFR (IEC 60092-360 SHF1), RAL 6018 - Yeşil
  • Referans Standartlar IEC 60092-353

Teknik Özellikler

  • Çalışma Gerilimi 0.6/1 (1.2) kV
  • Test Gerilimi 3.5 kV (a.c.) 8.4 kV (d.c)
  • İletken Direnci IEC/EN 60228
  • İzolasyon Direnci >5000 M.Ωxkm
  • Sıcaklık Aralığı -40 °C........+90 °C
  • Alev Geciktirme IEC/EN 60332-1-2, IEC/EN 60332-3-22 (CAT A)
  • Yangına Dayanıklılık IEC 60331-21
  • Duman Yoğunluğu IEC/EN 61034-1+2
  • Halojen Asit Gaz Miktarı IEC/EN 60754-1
  • Korozif Gaz Ölçümü IEC/EN 60754-2
  • Min. Bükülme Yarıçapı (Sabit) 8 x Kablo Çapı

Kesitler

  • Damar Sayısı / Kesit(mm/mm²) Kablo Çapı(mm)(±5%) Bakır Ağırlığı (kg/km) ~Kablo Ağırlığı (kg/km)
  • 1x1 6.7 17 87
  • 2x1 10.2 27 153
  • 3x1 10.7 37 179
  • 4x1 11.6 47 208
  • 5x1 12.6 56 240
  • 7x1 13.6 76 292
  • 12x1 17.5 125 443
  • 16x1 19.4 164 549
  • 19x1 20.4 194 619
  • 24x1 23.9 243 773
  • 27x1 24.3 273 835
  • 37x1 27.2 371 1072
  • 1x1.5 7.0 22 95
  • 2x1.5 10.7 36 172
  • 3x1.5 11.4 50 204
  • 4x1.5 12.3 65 242
  • 5x1.5 13.3 79 280
  • 7x1.5 14.5 108 344
  • 12x1.5 18.8 180 536
  • 16x1.5 20.8 237 659
  • 19x1.5 21.8 280 752
  • 24x1.5 25.6 352 940
  • 27x1.5 26.2 395 1020
  • 37x1.5 29.3 539 1322
  • 1x2.5 7.5 32 115
  • 2x2.5 11.7 55 207
  • 3x2.5 12.3 78 251
  • 4x2.5 13.4 101 302
  • 5x2.5 14.6 124 351
  • 7x2.5 15.8 171 440
  • 12x2.5 20.7 286 690
  • 16x2.5 22.9 379 865
  • 19x2.5 24.1 448 989
  • 24x2.5 28.3 564 1244
  • 27x2.5 29.0 634 1361
  • 37x2.5 32.5 865 1775
  • 1x4 8.0 45 137
  • 2x4 12.8 82 255
  • 3x4 13.5 118 314
  • 4x4 14.7 155 382
  • 1x6 8.7 64 165
  • 2x6 14.0 119 315
  • 3x6 14.8 174 397
  • 4x6 16.2 230 492
  • 1x10 9.4 102 216
  • 2x10 15.6 195 424
  • 3x10 16.6 289 550
  • 4x10 18.2 382 688
  • 1x16 10.4 155 289
  • 2x16 19.5 302 766
  • 3x16 20.7 449 982
  • 4x16 22.5 596 1205
  • 1x25 12.2 242 412
  • 2x25 23.1 475 1098
  • 3x25 24.5 708 1429
  • 4x25 26.9 941 1769
  • 1x35 13.3 330 521
  • 2x35 25.3 651 1367
  • 3x35 26.9 972 1811
  • 4x35 29.5 1294 2255
  • 1x50 14.7 436 658
  • 2x50 28.1 863 1724
  • 3x50 29.9 1290 2294
  • 4x50 33.4 1718 2925
  • 1x70 17.7 645 933
  • 2x70 34.5 1281 2505
  • 3x70 37.2 1917 3451
  • 4x70 41.0 2554 4318
  • 1x95 18.6 858 1166
  • 2x95 36.7 1707 3125
  • 3x95 39.2 2557 4215
  • 4x95 43.2 3406 5329
  • 1x120 20.7 1227 1590
  • 3x120 43.7 3666 5678
  • 4x120 48.6 4885 7273
  • 1x150 22.5 1390 1807
  • 3x150 48.1 4154 6567
  • 4x150 53.1 5536 8318
  • 1x185 25.0 1659 2149
  • 3x185 53.4 4960 7866
  • 1x240 29.4 2174 2790
  • 3x240 63.4 6504 10431
  • 1x300 30.5 3053 3700

Dipnot

Bu ürünün adı ABS'ye göre FireKab BFCI (C) FE180 0.6/1 (1.2) kV'dir.
