FM2XAH FE180

PAYLAŞ

Ürün Sertifikaları

Sertifikalarımızı indirmek için üzerine tıklayabilirsiniz.

Kullanım Alanları

Gemi ve yüzen tüm araçların elektronik sistemlerinde haberleşme ve kontrol kabloları olarak kullanılır. Ekranlama katmanı, iletilen sinyali harici elektromanyetik girişimlere karşı koruma sağlar. Halojensiz ve alev iletmeyen yapısı sayesinde yangın anında korozif olmayan ve görüşü engellemeyen bir ortam sağlar. Ayrıca özel dizaynı sayesinde en az 180 dakika yangın altında devre bütünlüğü sunmaktadır.

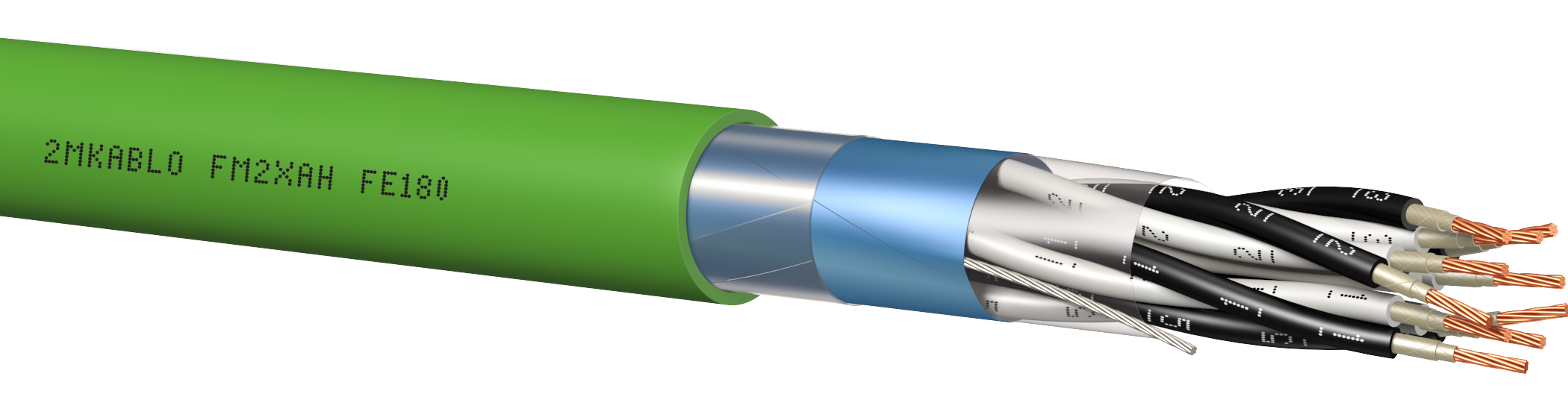

Kablo Yapısı

  • İletken Bükülü Tavlı Bakır (IEC/EN 60228, Sınıf 2) (talebe göre Sınıf 5 ve/veya Kalaylı Bakır olabilir)
  • Alev Bariyeri Mika Bant
  • Yalıtım XLPE (IEC 60092-360)
  • Damar Renkleri Çift: Siyah / Beyaz, Numaralı Dörtlü: Siyah / Beyaz / Kırmızı / Mavi, Numaralı
  • Büküm Damarlar bükülerek çiftler, çiftler bir arada bükülerek katmanlar halinde bükülür
  • Ayırıcı PES Bant
  • Genel Ekranlama Al-PES Bant (Kalaylı Topraklama Teli ile)
  • Dış Kılıf HFFR (IEC 60092-360 SHF1), RAL 6018 - Yeşil
  • Referans Standartlar IEC 60092-376

Teknik Özellikler

  • Çalışma Gerilimi 150/250 (300) V
  • Test Gerilimi 1.5 kV (a.c) 3.6 kV (d.c)
  • İletken Direnci IEC/EN 60228
  • İzolasyon Direnci >5000 M.Ωxkm
  • Sıcaklık Aralığı -40 °C........+90 °C
  • Alev Geciktirme IEC/EN 60332-1-2, IEC/EN 60332-3-22 (CAT A)
  • Yangına Dayanıklılık IEC 60331-21
  • Duman Yoğunluğu IEC/EN 61034-1+2
  • Halojen Asit Gaz Miktarı IEC/EN 60754-1
  • Korozif Gaz Ölçümü IEC/EN 60754-2
  • Min. Bükülme Yarıçapı (Sabit) 8 x Kablo Çapı

Kesitler

  • Damar Sayısı / Kesit(mm/mm²) Kablo Çapı(mm)(±5%) Bakır Ağırlığı (kg/km) ~Kablo Ağırlığı (kg/km)
  • 1x2x0.5 6.7 13 53
  • 1x3x0.5 7.1 18 64
  • 1x4x0.5 7.6 22 76
  • 2x2x0.5 9.6 22 89
  • 2x3x0.5 10.7 32 114
  • 2x4x0.5 13.1 41 150
  • 3x2x0.5 10.2 32 111
  • 3x3x0.5 11.4 46 144
  • 3x4x0.5 14.1 60 191
  • 4x2x0.5 11.2 41 135
  • 4x3x0.5 12.5 60 179
  • 4x4x0.5 15.4 79 237
  • 5x2x0.5 12.2 51 159
  • 5x3x0.5 13.7 74 213
  • 5x4x0.5 17.0 98 284
  • 7x2x0.5 13.4 70 202
  • 7x3x0.5 15.0 103 275
  • 7x4x0.5 18.7 136 366
  • 10x2x0.5 17.1 98 284
  • 10x3x0.5 19.3 145 389
  • 12x2x0.5 17.6 117 323
  • 16x2x0.5 19.7 155 410
  • 19x2x0.5 20.8 183 471
  • 24x2x0.5 24.5 231 593
  • 27x2x0.5 25.2 259 650
  • 37x2x0.5 28.3 354 853
  • 1x2x0.75 7.5 19 68
  • 1x3x0.75 8.0 26 83
  • 1x4x0.75 8.6 34 100
  • 2x2x0.75 11.0 34 116
  • 2x3x0.75 12.3 48 151
  • 2x4x0.75 15.2 62 198
  • 3x2x0.75 11.7 48 146
  • 3x3x0.75 13.1 70 194
  • 3x4x0.75 16.3 91 257
  • 4x2x0.75 12.8 62 179
  • 4x3x0.75 14.4 91 241
  • 4x4x0.75 17.9 120 321
  • 5x2x0.75 14.1 77 214
  • 5x3x0.75 15.9 113 290
  • 5x4x0.75 19.8 149 386
  • 7x2x0.75 15.4 106 274
  • 7x3x0.75 17.4 156 377
  • 7x4x0.75 21.8 207 504
  • 10x2x0.75 19.9 149 388
  • 10x3x0.75 22.4 221 536
  • 12x2x0.75 20.6 178 443
  • 16x2x0.75 23.0 235 565
  • 19x2x0.75 24.3 279 653
  • 24x2x0.75 28.8 351 824
  • 27x2x0.75 29.4 394 905
  • 37x2x0.75 33.2 538 1196
  • 1x2x1 7.9 27 78
  • 1x3x1 8.3 36 97
  • 1x4x1 9.2 46 117
  • 2x2x1 11.7 46 135
  • 2x3x1 13.0 66 177
  • 2x4x1 16.2 85 233
  • 3x2x1 12.4 66 171
  • 3x3x1 13.9 95 229
  • 3x4x1 17.2 124 304
  • 4x2x1 13.7 85 212
  • 4x3x1 15.3 124 287
  • 4x4x1 19.1 163 382
  • 5x2x1 14.9 105 253
  • 5x3x1 16.8 153 346
  • 5x4x1 21.1 202 461
  • 7x2x1 16.4 144 327
  • 7x3x1 18.5 212 452
  • 7x4x1 23.2 280 604
  • 10x2x1 21.1 202 462
  • 10x3x1 23.9 299 642
  • 12x2x1 21.9 241 531
  • 16x2x1 24.4 319 679
  • 19x2x1 25.9 377 785
  • 24x2x1 30.6 474 993
  • 27x2x1 31.3 533 1093
  • 37x2x1 35.4 728 1450
  • 1x2x1.5 8.9 36 98
  • 1x3x1.5 9.5 50 123
  • 1x4x1.5 10.3 64 151
  • 2x2x1.5 13.3 64 174
  • 2x3x1.5 14.8 93 229
  • 2x4x1.5 18.5 121 304
  • 3x2x1.5 14.1 93 224
  • 3x3x1.5 15.9 135 303
  • 3x4x1.5 19.8 178 403
  • 4x2x1.5 15.6 121 279
  • 4x3x1.5 17.5 178 382
  • 4x4x1.5 21.9 235 511
  • 5x2x1.5 17.1 150 335
  • 5x3x1.5 19.3 221 464
  • 5x4x1.5 24.2 292 621
  • 7x2x1.5 18.8 207 437
  • 7x3x1.5 21.2 306 611
  • 7x4x1.5 26.7 406 819
  • 10x2x1.5 24.3 292 622
  • 10x3x1.5 27.6 434 873
  • 12x2x1.5 25.3 349 717
  • 16x2x1.5 28.2 463 924
  • 19x2x1.5 29.9 548 1074
  • 24x2x1.5 35.4 690 1358
  • 27x2x1.5 36.3 776 1499
  • 37x2x1.5 41.1 1061 1997
  • 1x2x2.5 9.8 54 125
  • 1x3x2.5 10.4 77 161
  • 1x4x2.5 11.4 100 201
  • 2x2x2.5 14.7 100 226
  • 2x3x2.5 16.5 146 305
  • 2x4x2.5 20.7 192 406
  • 3x2x2.5 15.7 146 298
  • 3x3x2.5 17.7 215 411
  • 3x4x2.5 22.1 284 547
  • 4x2x2.5 17.3 192 376
  • 4x3x2.5 19.5 284 523
  • 4x4x2.5 24.6 375 699
  • 5x2x2.5 19.1 238 455
  • 5x3x2.5 21.5 352 636
  • 5x4x2.5 27.2 467 854
  • 7x2x2.5 21.0 329 600
  • 7x3x2.5 23.7 490 849
  • 7x4x2.5 29.9 650 1139
  • 10x2x2.5 27.3 467 855
  • 10x3x2.5 30.9 696 1214
  • 12x2x2.5 28.2 559 993
  • 16x2x2.5 31.7 742 1287
  • 19x2x2.5 33.6 880 1500
  • 24x2x2.5 39.8 1109 1900
  • 27x2x2.5 40.8 1247 2104
  • 37x2x2.5 46.1 1705 2817
Tüm kesitleri görmek için tıklayınız

Dipnot

Bu ürünün adı ABS'ye göre FireKab BFXI (C)  FE180 150/250 (300) V'dir.
