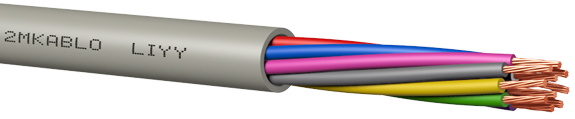

LIYY

PAYLAŞ

Sayfayı Paylaşın
- WHATSAPP
- LINKEDİN
- TWİTTER
- FACEBOOK
- GOOGLE+
E-mail ile paylaş
Bağlantıyı Paylaşın
https://2mkablo.com/tr/kontrol-kablolari/liyy
Bağlantı panoya kopyalandı
KOPYALA

Ürün Sertifikaları

Sertifikalarımızı indirmek için üzerine tıklayabilirsiniz.

Kullanım Alanları

PVC yalıtım malzemesi kullanılan bu kablolar endüstriyel uygulamalarda sinyal iletiminde kullanılır. Haberleşme sektörü, elektronik devreler, ölçü aletleri, makine tasarımları, büro makinaları, bilgisayar sistemleri ve ses sistemleri gibi elektronik kontrol sistemlerinde esnek yapıları ile dar alanlarda rahatlıkla uygulanabilir özelliğe sahiptirler. Bina içinde kullanılırlar.

Kablo Yapısı

İletken Bükülü Tavlı Bakır (IEC/EN 60228, Sınıf 5, 0.34 mm²: Sınıf 2)
Yalıtım PVC (EN 50290-2-21)
Damar Renkleri DIN 47100 (4 damar renkleri, beyaz, sarı, kahve, yeşil)
Büküm Damarlar birlikte bükülür
Dış Kılıf PVC (EN 50290-2-22), RAL 7001 - Gri
Referans Standartlar VDE 0812, TS 13755

Teknik Özellikler

Çalışma Gerilimi 0.14 mm²..0.25 mm² 250 V; 0.34 mm²..1.50 mm² 300 V / 500 V; 2.50 mm²…... 450 V / 750 V
Test Gerilimi 0.14 mm² - 800 V; 0.22 mm² ….1.00 mm²- 1200 V; 1.50 mm²….. 2.50 mm² - 2500 V
İletken Direnci 0.14 mm²- ≤138 Ω/km; 0.22 mm²- ≤85 Ω/km; 0.25 mm²- ≤77.8 Ω/km;0.34 mm²- ≤56 Ω/km; 0.50 mm²- ≤39 Ω/km; 0.75 mm²- ≤26 Ω/km; 1.00 mm²- ≤19.5 Ω/km; 1.50 mm²- ≤13.3 Ω/km
İzolasyon Direnci >200 M.Ωxkm
Kapasite (800Hz) Damar - Damar: 0.14 mm²-≤80 nF/km; 0.22 mm²..0.34 mm²-≤100 nF/km; 0.50 mm²..0.75 mm²-≤110 nF/km; 1.00 mm²..1.50 mm²-≤120nF/km; 2.50 mm²- ≤140 nF/km
Endüktans (yaklaşık) 0.65 mH/km
Çalışma Sıcaklığı Sabit: -30 °C........+70 °C, Hareketli: -5 °C........+70 °C
Alev Geciktirme IEC/EN 60332-1
Min. Bükülme Yarıçapı Sabit: 8 x Kablo Çapı, Hareketli: 15 x Kablo Çapı

Kesitler

Damar Sayısı / Kesit(mm/mm²) Kablo Çapı(mm)(±5%) Bakır Ağırlığı (kg/km) ~Kablo Ağırlığı (kg/km)
2x0.5 4.4 9 27
3x0.5 4.7 13 34
4x0.5 5.2 17 44
5x0.5 5.7 22 57
7x0.5 6.3 30 71
9x0.5 7.6 39 98
10x0.5 8.3 43 106
14x0.5 9.1 61 145
16x0.5 9.7 70 164
20x0.5 10.8 87 198
25x0.5 12.3 109 251
2x0.75 5.0 13 35
3x0.75 5.3 20 46
4x0.75 5.8 26 57
5x0.75 6.5 33 76
7x0.75 7.2 46 95
9x0.75 8.6 59 130
10x0.75 9.4 65 141
14x0.75 10.4 91 196
16x0.75 11.1 104 222
18x0.75 11.7 117 244
20x0.75 12.5 130 271
25x0.75 13.9 163 333
2x1 5.4 17 43
3x1 5.6 26 54
4x1 6.2 35 70
5x1 6.9 43 92
7x1 7.7 61 116
9x1 9.1 78 158
10x1 10.0 87 171
14x1 11.1 122 237
16x1 11.8 139 269
18x1 12.5 156 296
20x1 13.2 174 329
25x1 14.8 217 404
2x1.5 6.4 26 61
3x1.5 6.8 39 81
4x1.5 7.6 52 104
5x1.5 8.4 65 137
7x1.5 9.3 91 171
9x1.5 11.1 117 235
10x1.5 12.3 130 259
14x1.5 13.5 182 352
16x1.5 14.3 208 398
20x1.5 15.9 260 479
25x1.5 17.9 325 596
2x2.5 7.5 43 89
3x2.5 7.9 65 117
4x2.5 8.9 87 154
5x2.5 9.8 108 201
