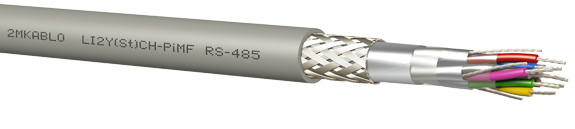

LI2Y(St)CH -PiMF (RS - 485)
PAYLAŞ
Kullanım Alanları
Endüstriyel otomasyon sistemlerinde bilgisayar bağlantıları ile elektronik kontrol sistemlerinde veri iletişiminde kullanılırlar. RS 232-422 ile karşılaştırıldığında daha uzun iletim mesafelerinde daha kapsamlı veri iletimi sağlar. HFFR versiyonları yangın anında daha az yanıcı olup, çoğunlukla kendi kendine söner. Düşük duman yoğunluğuna sahip olan bu kablolar yangın sırasında zehirli ve aşındırıcı gazlar yaymazlar.
Kablo Yapısı
- İletken 0.22 mm² Bükülü Kalaylı Bakır (7x0.20 mm AWG 24), 0.34 mm² Bükülü Kalaylı Bakır (7x0.2 5mm AWG 22)
- Yalıtım PE (EN 50290-2-23, VDE 0207-2YI1)
- Damar Renkleri DIN 47100
- Ayırıcı PES Bant
- 1. Ekran Al-PES Bant (Bükülü Kalaylı toprak teli ile)
- Büküm Tüm ekranlanmış çiftler katlar halinde bükülür
- 2. Ekran Al-PES Bant
- 3. Ekran Kalaylı Bakır Tel Örgü
- Dış Kılıf HFFR (EN 50290-2-27), RAL 7001 - Gri
Teknik Özellikler
- Çalışma Gerilimi 300 V
- Test Gerilimi 1200 V
- Yayılma Hızı 0,66
- İzolasyon Direnci >5000 M.Ωxkm
- Kapasite (800Hz) Damar - Damar: ≤45 nF/km, Damar -Damar - Ekran: ≤80 nF/km
- Karakteristik Empedans 120±10 Ω
- Çevrim Direnci AWG 24: ≤182 Ω/km; AWG 22: ≤115 Ω/km; AWG 20: ≤72 Ω/km
- Çalışma Sıcaklığı -30 °C........+70 °C
- Alev Geciktirme IEC/EN 60332-1
- Duman Yoğunluğu IEC/EN 61034-1
- Halojen Asit Gaz Miktarı IEC/EN 60754-1
- Korozif Gaz Ölçümü IEC/EN 60754-2
- Min. Bükülme Yarıçapı (Sabit) 10 x Kablo Çapı
Kesitler
- Damar Sayısı / Kesit(mm/mm²) Kablo Çapı(mm)(±5%) Bakır Ağırlığı (kg/km) ~Kablo Ağırlığı (kg/km)
- 2x2x0.22 8.9 38 83
- 3x2x0.22 9.4 47 103
- 4x2x0.22 10.4 56 127
- 2x2x0.34 9.4 45 96
- 3x2x0.34 10.0 56 116
- 4x2x0.34 11.1 68 145
